Резервуары под давлением, фильтры напорные ФОВ и ФиП
|
Емкости объемом: 0,1 - 100 м3
|
||||||||
| ФОВ 0,219 | ФОВ 0,273 | ФОВ 0,325 | ФОВ 0,426 | ФОВ 0,53 | ФОВ 0,8 | ФОВ 1,0 | ФОВ 1,2 | ФОВ 1,4 |
| ФОВ 1,6 | ФОВ 1,8 | ФОВ 2,0 | ФОВ 2,2 | ФОВ 2,4 | ФОВ 2,6 | ФОВ 3,0 | ФОВ 3,2 | ФОВ 3,4 |

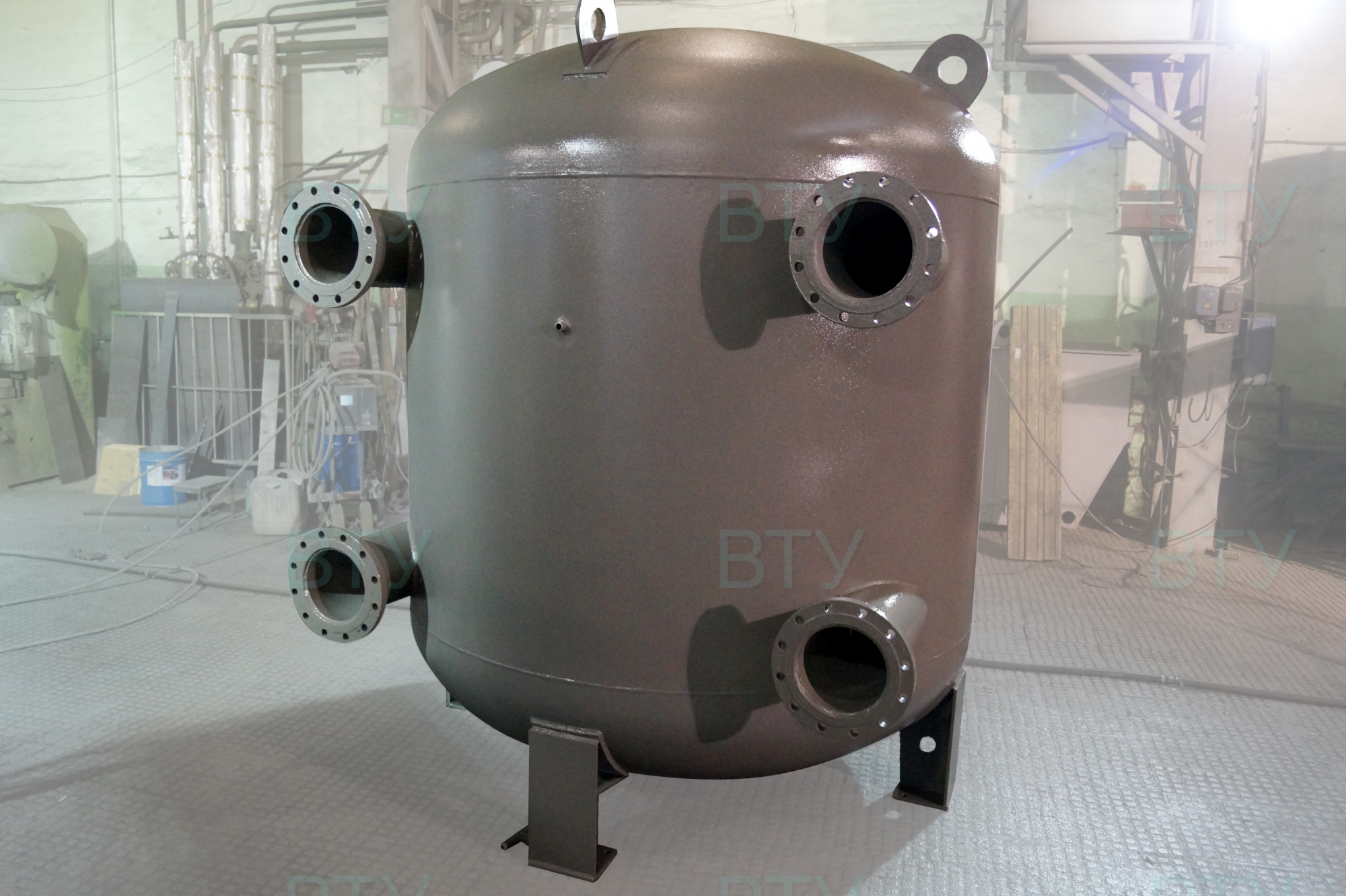

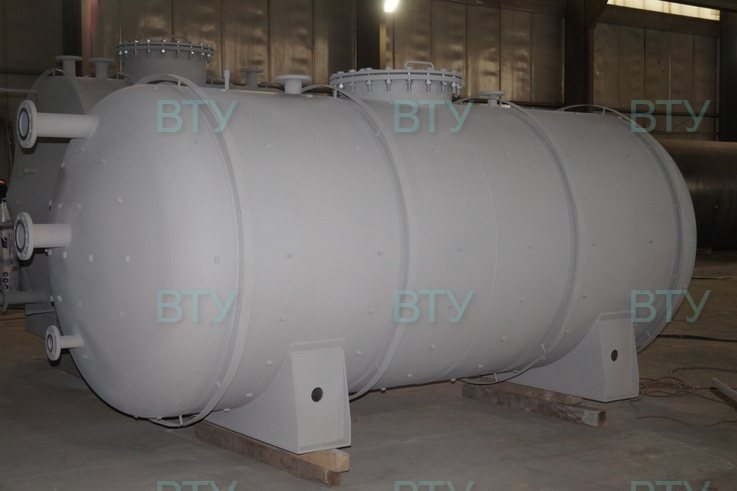

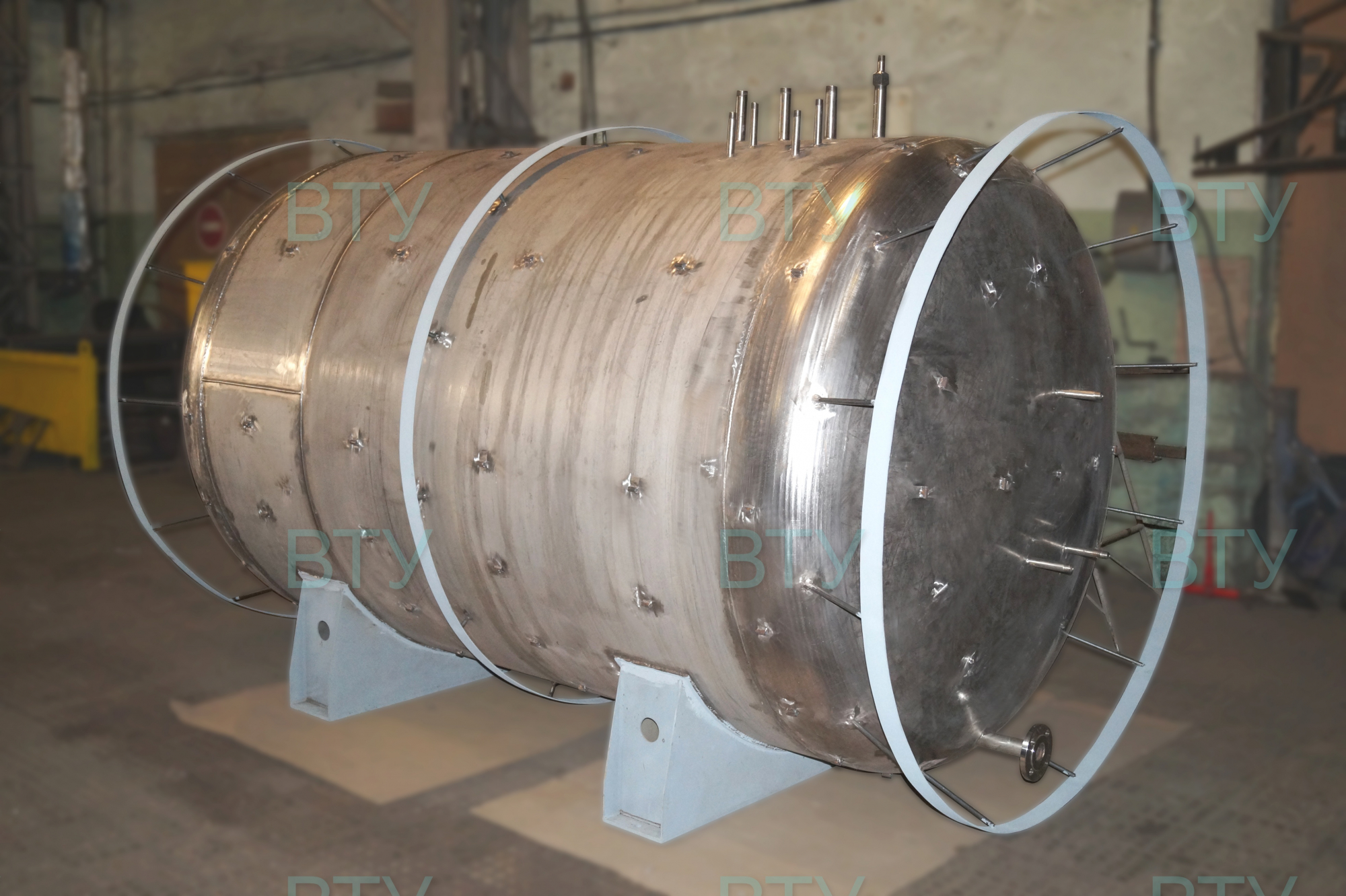

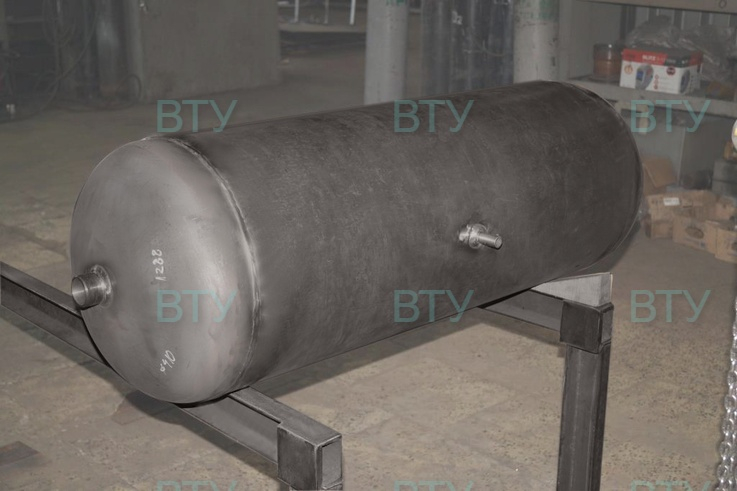

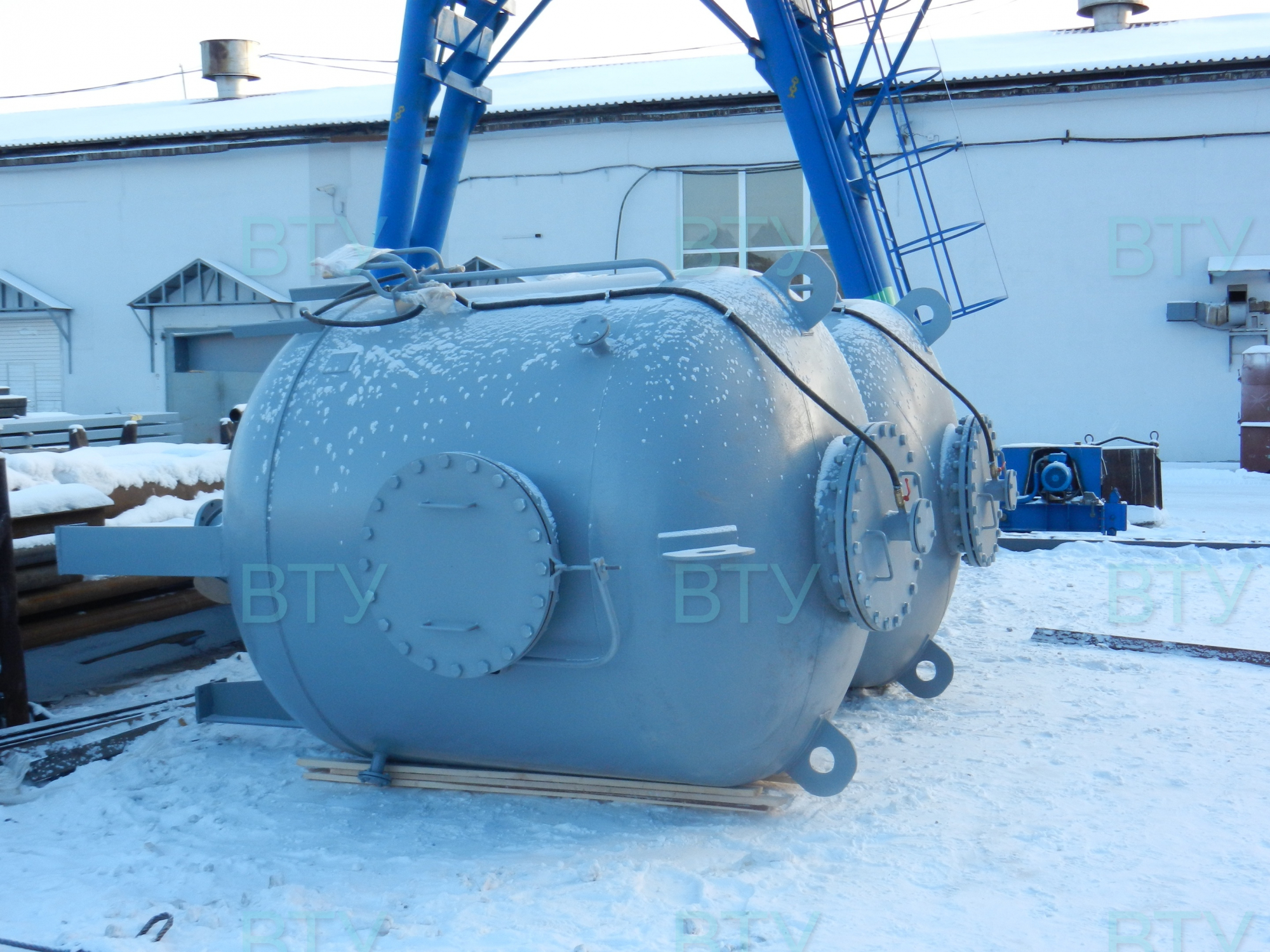

Резервуары под давлением (сосуды под давлением) - это стальные сварные резервуары цилиндрической формы, работающие под избыточным давлением свыше 0,07 МПа. Предназначены для технологических операций с водой, также могут использоваться в качестве баков аккумуляторов или расширительных баков.
Резервуары обычно изготавливаются вертикального исполнения. По заданию Заказчика могут быть изготовлены горизонтального исполнения. Максимальное рабочее давление может составлять 4,0 МПа. Толщина стенки резервуаров под давлением рассчитывается в зависимости от рабочего давления в резервуаре, условий эксплуатации и запаса на коррозию.

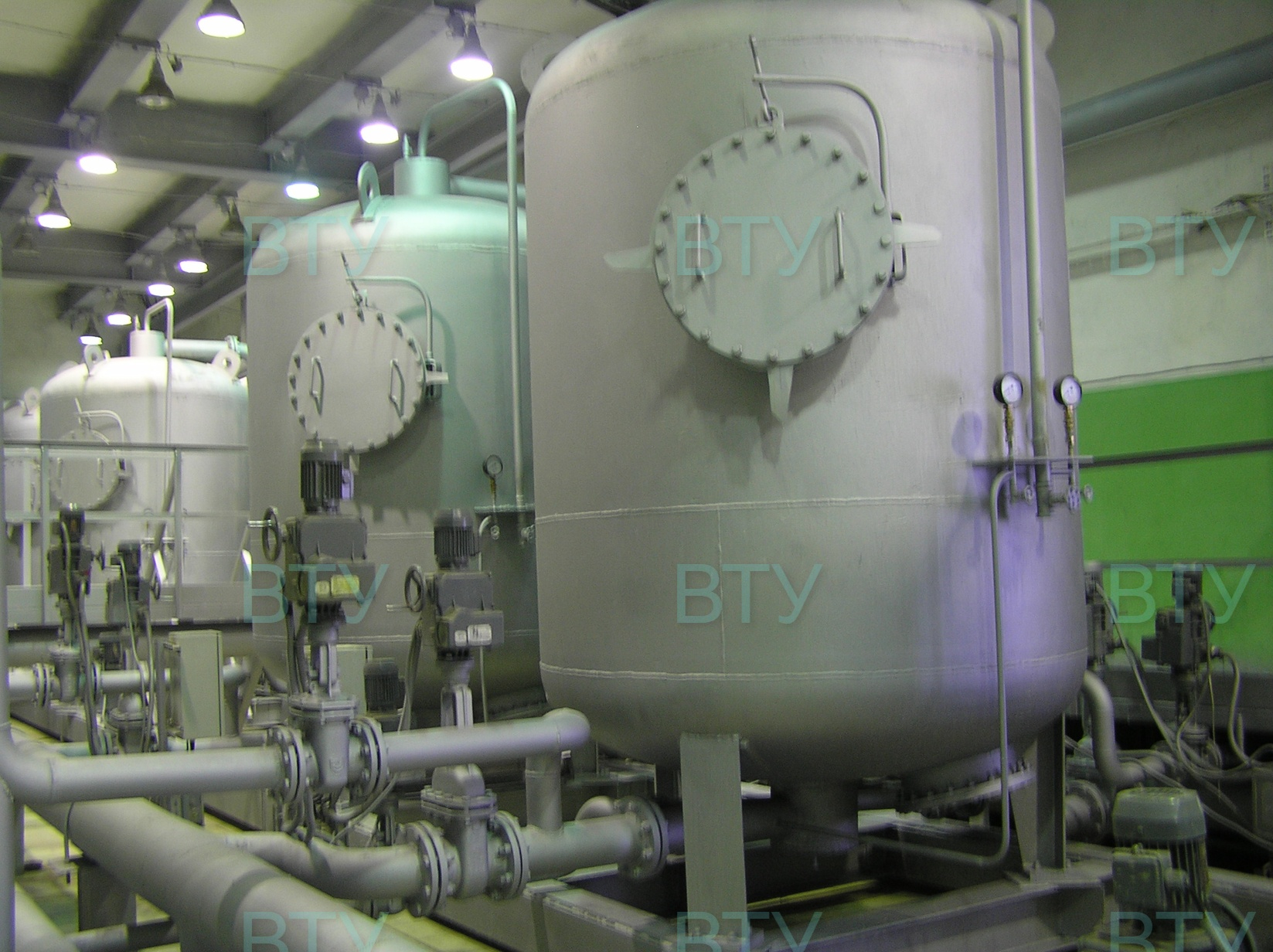

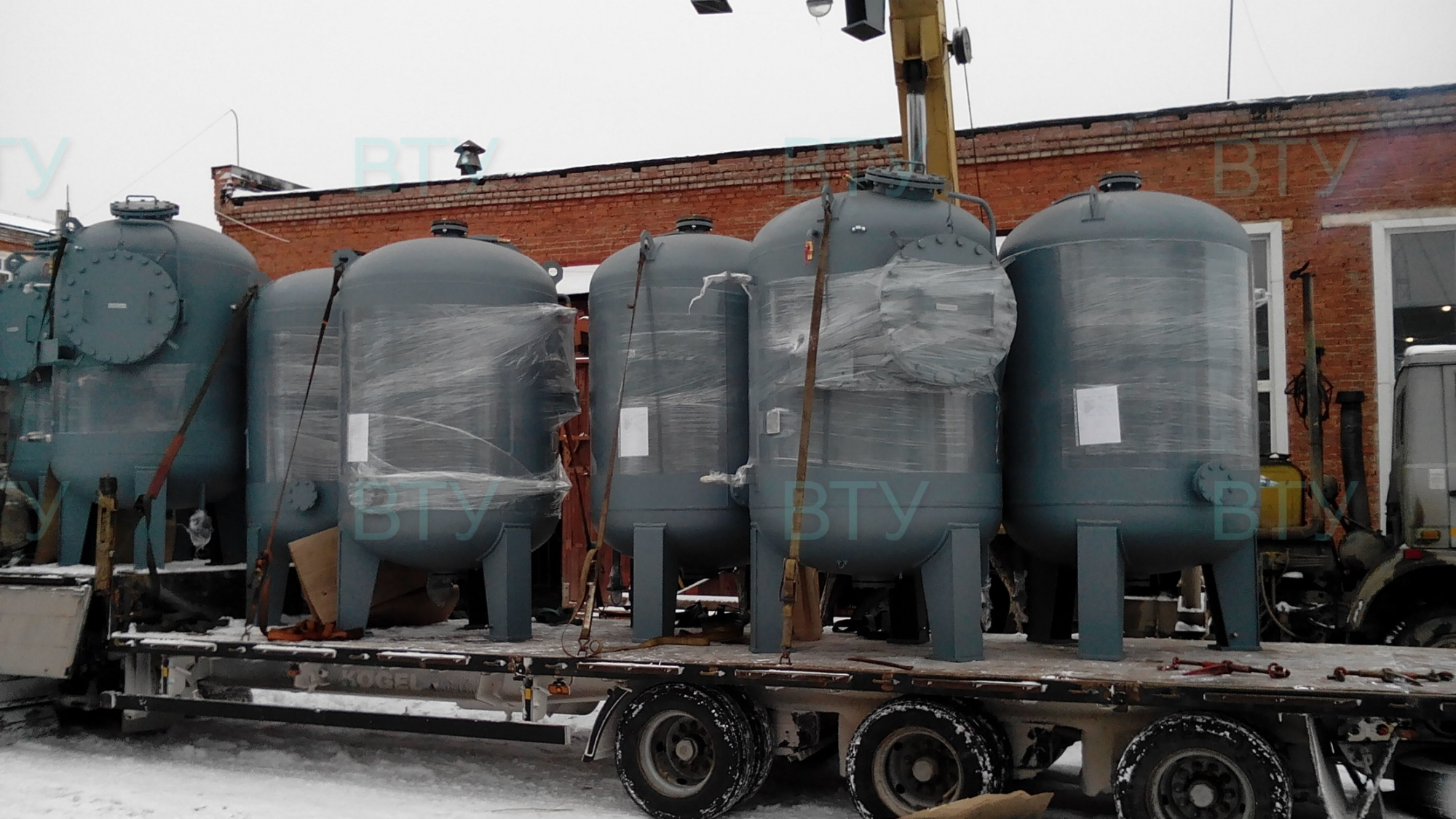

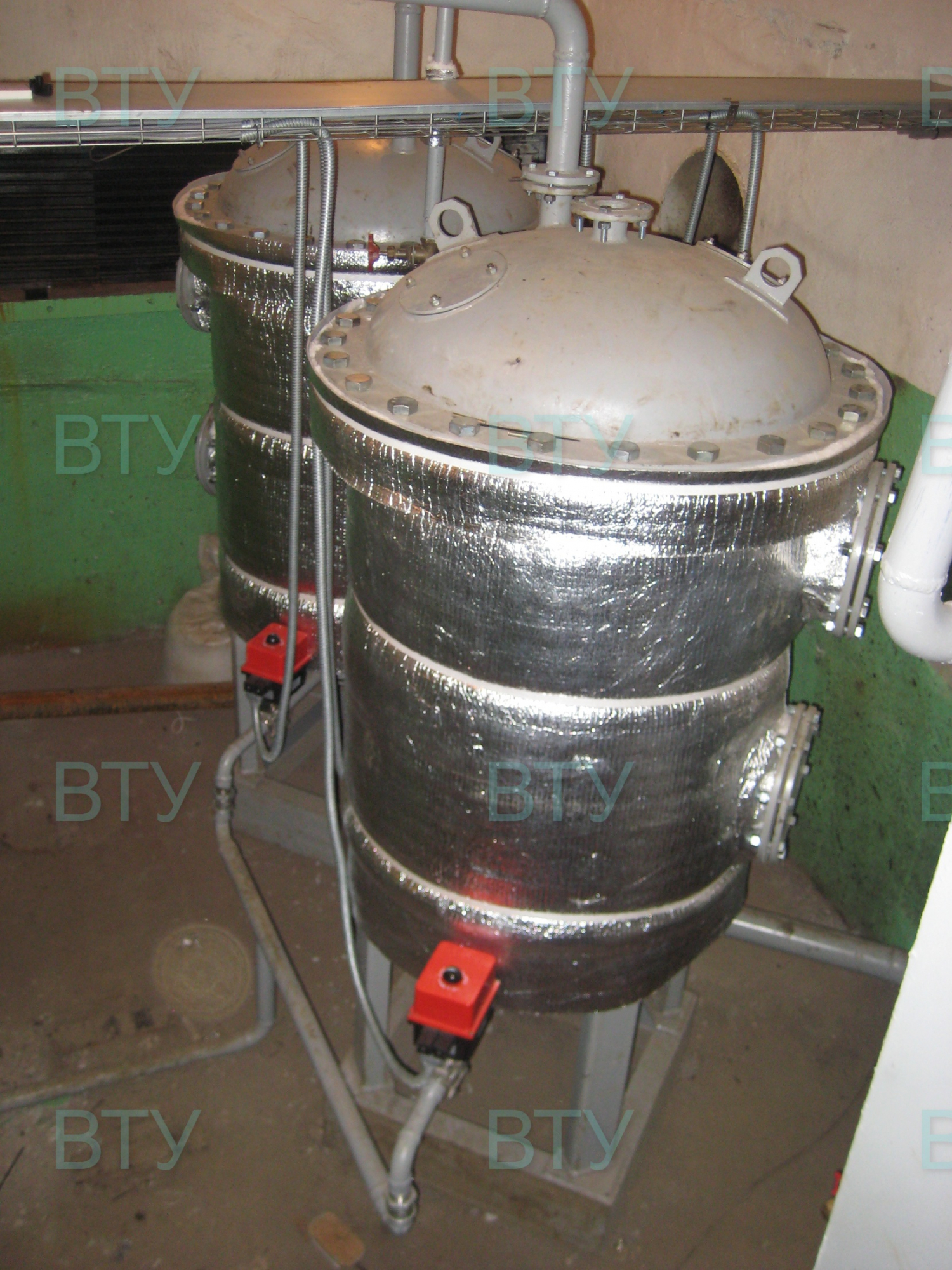

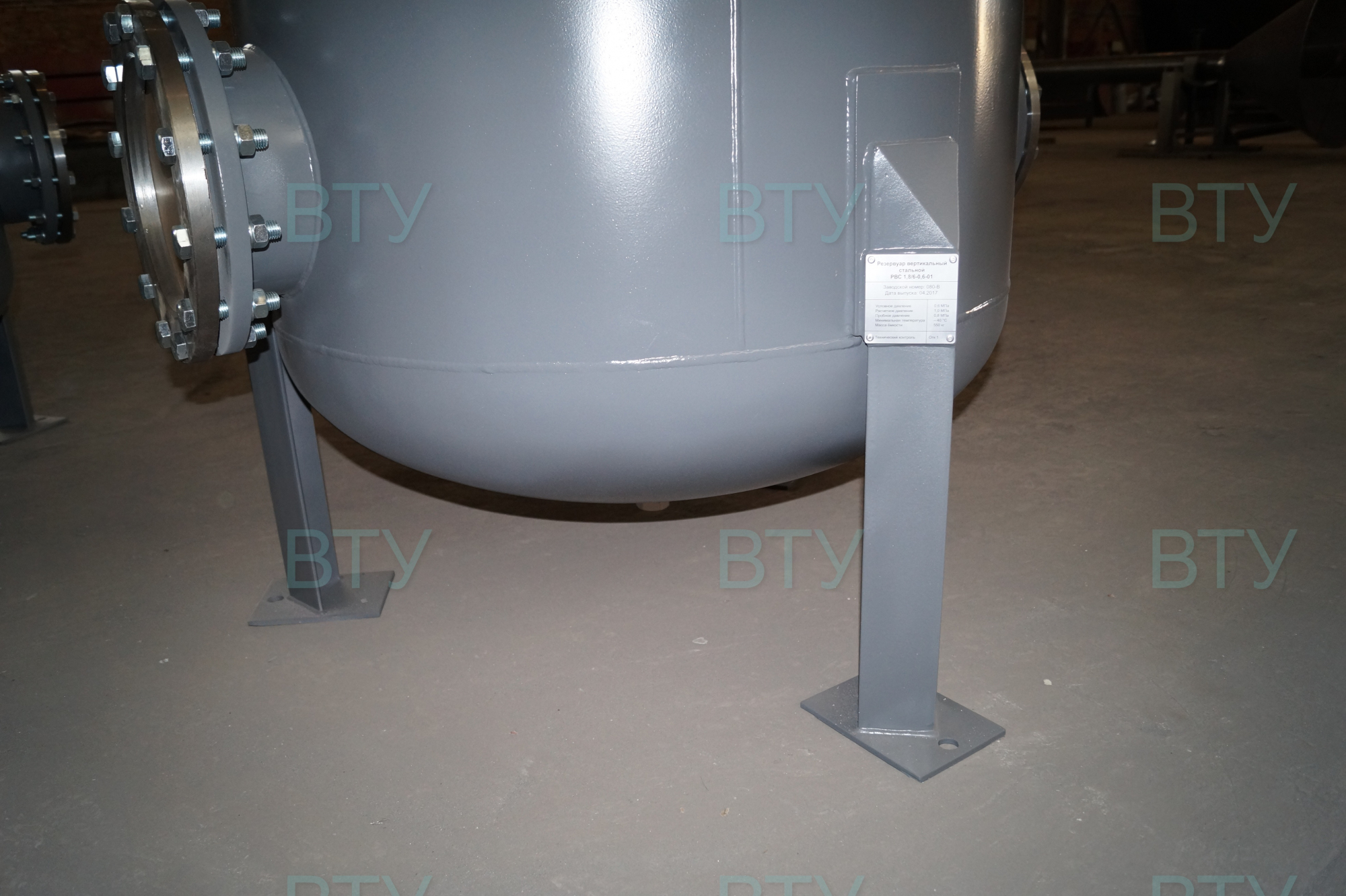

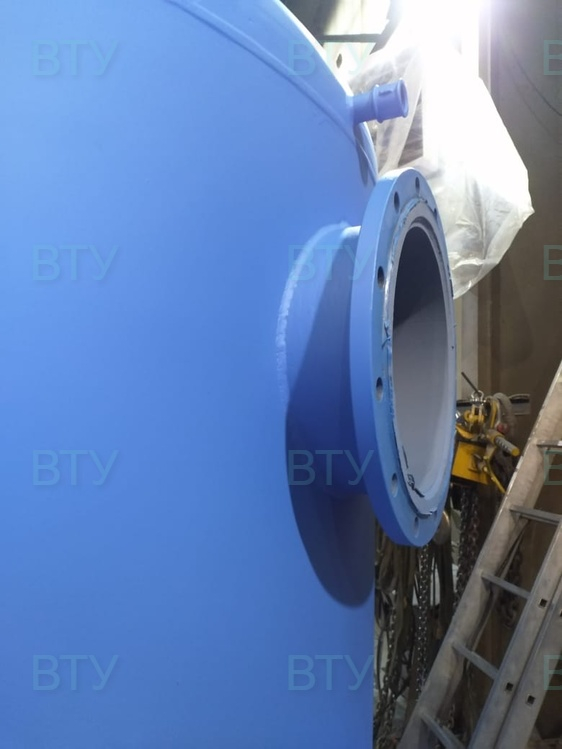

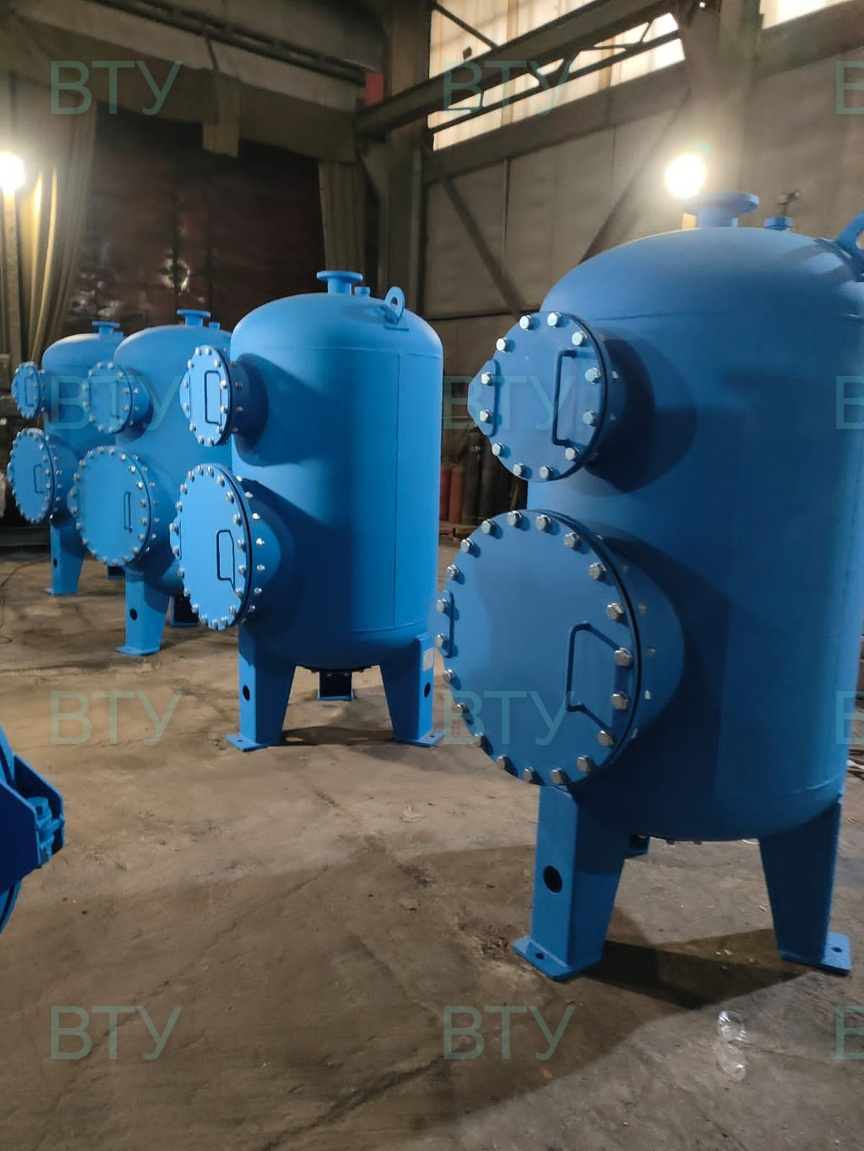

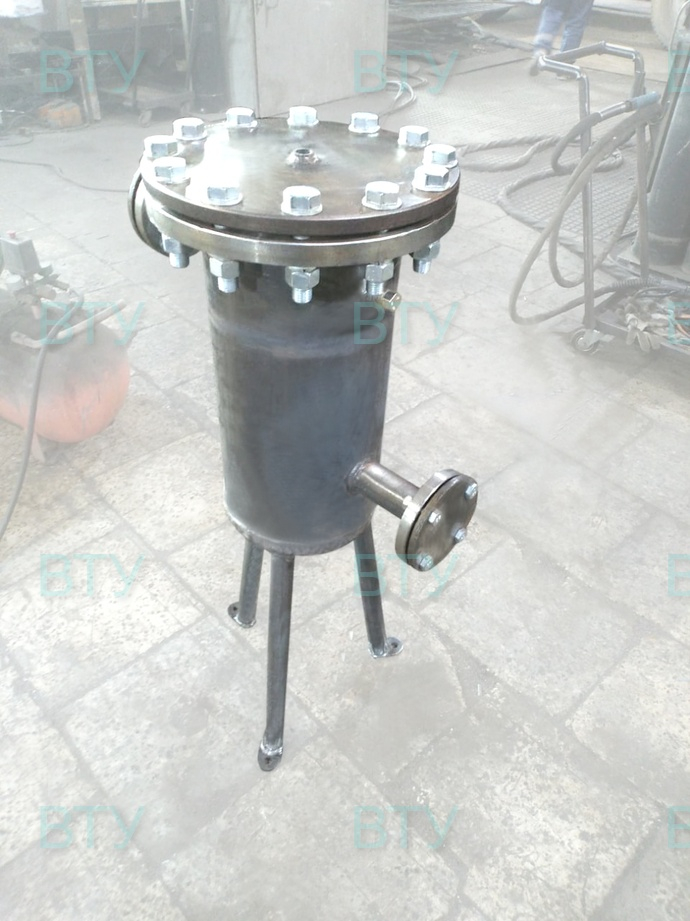

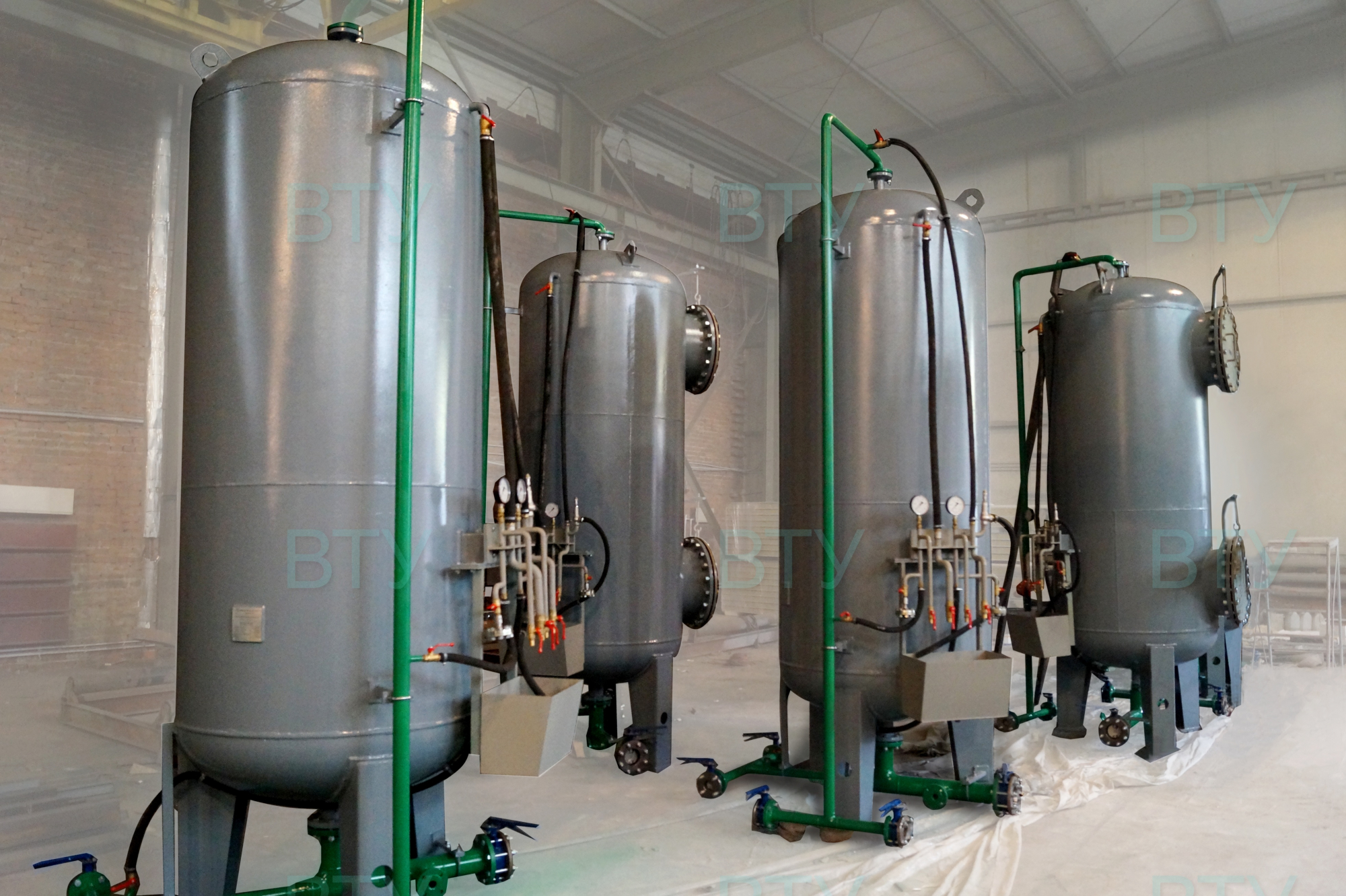

Фильтры напорные ФОВ и ФИП - это вертикальные сварные стальные резервуары цилиндрической формы с рабочим давление 0,6 МПа*. Предназначены для очистки воды от взвешенных веществ и нефтепродуктов, путем прохождения исходной воды под давлением через фильтрующую загрузку внутри фильтра.
__________
* Указано наиболее часто применяемое в технологических системах рабочее давление. Рабочее давление для ФОВ и ФиП может быть другое.
Основные размеры напорных фильтров ФОВ и ФиП:
|
Наименование |
Диаметр, мм |
| ФОВ 0,219 | 219 |
| ФОВ 0,273 | 273 |
| ФОВ 0,325 | 325 |
| ФОВ 0,426 | 426 |
| ФОВ 0,53 | 530 |
| ФОВ 0,63 | 630 |
| ФОВ 0,8 | 800 |
| ФОВ 1,0 | 1 000 |
| ФОВ 1,2 | 1 200 |
| ФОВ 1,4 | 1 400 |
| ФОВ 1,6 | 1 600 |
| ФОВ 1,8 | 1 800 |
| ФОВ 2,0 | 2 000 |
| ФОВ 2,2 | 2 200 |
| ФОВ 2,6 | 2 600 |
| ФОВ 3,0 | 3 000 |
| ФОВ 3,2 | 3 200 |
| ФОВ 3,4 | 3 400 |
Высота обечайки и общая высота фильтра могут быть любыми и зависят от высоты загрузки, определенной в технологическом регламенте.
Характеристики и комплектация напорных фильтров ФОВ и ФИП:
Цена фильтра зависит не только от диаметра фильтра. На цену влияют характеристики и комплектация.
Основные характеристики и комплектация:
- материал: Ст3, 09Г2С
- толщина обечайки, донышек (запас на коррозию)
- высота обечайки
- тип нижнего распределительного устройства (фальшдно, лучевая система)
- тип верхнего распределительного устройства (лучевая система, стакан, отбойный лист)
- тип колпачков, сечение
- люки-лазы, смотровые люки (количество, Ду)
- внешняя трубопроводная обвязка
- система контроля проб и давления
- наличие и тип либо отсутствие АКЗ, способ подготовки поверхности под АКЗ
- конструктивные и индивидуальные особенности фильтров
- навесное оборудование, приборы КиП
Конструкция фильтров определяется потребностями Заказчика под конкретные условия работы. Проект разрабатывается индивидуально.

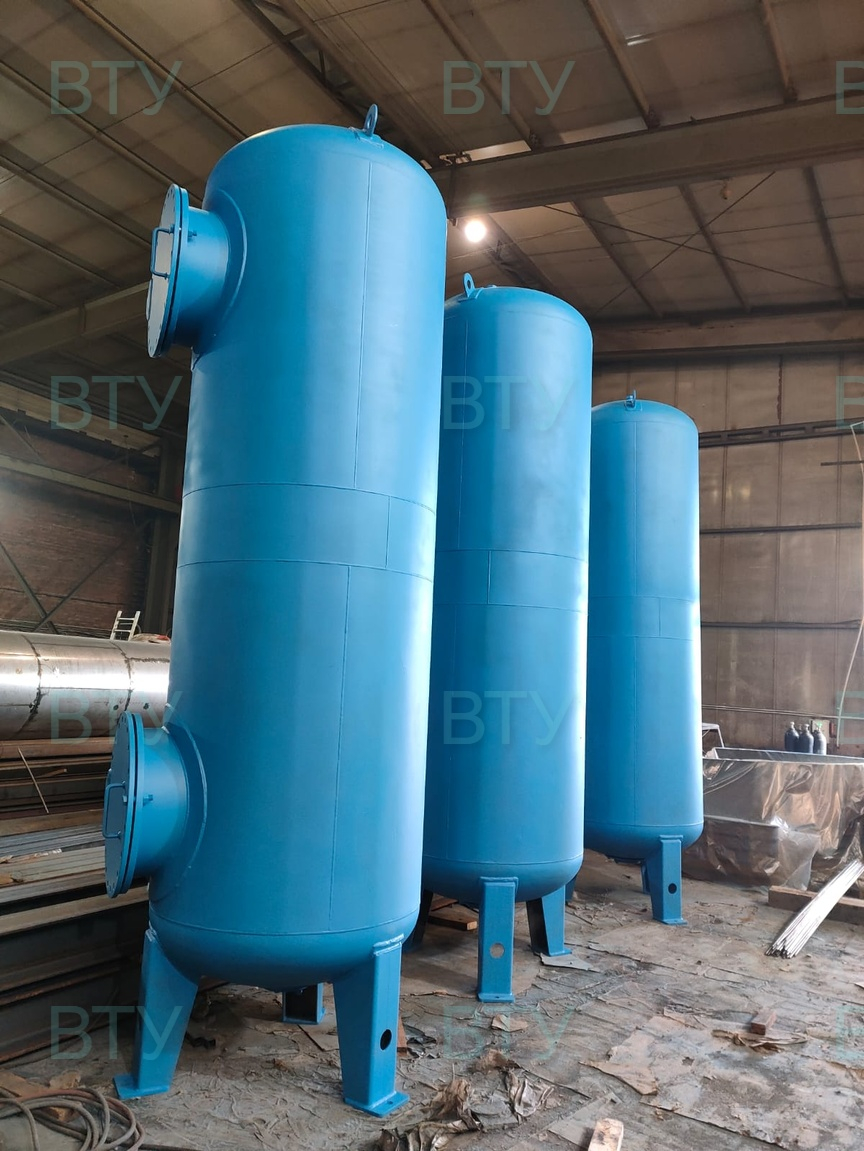

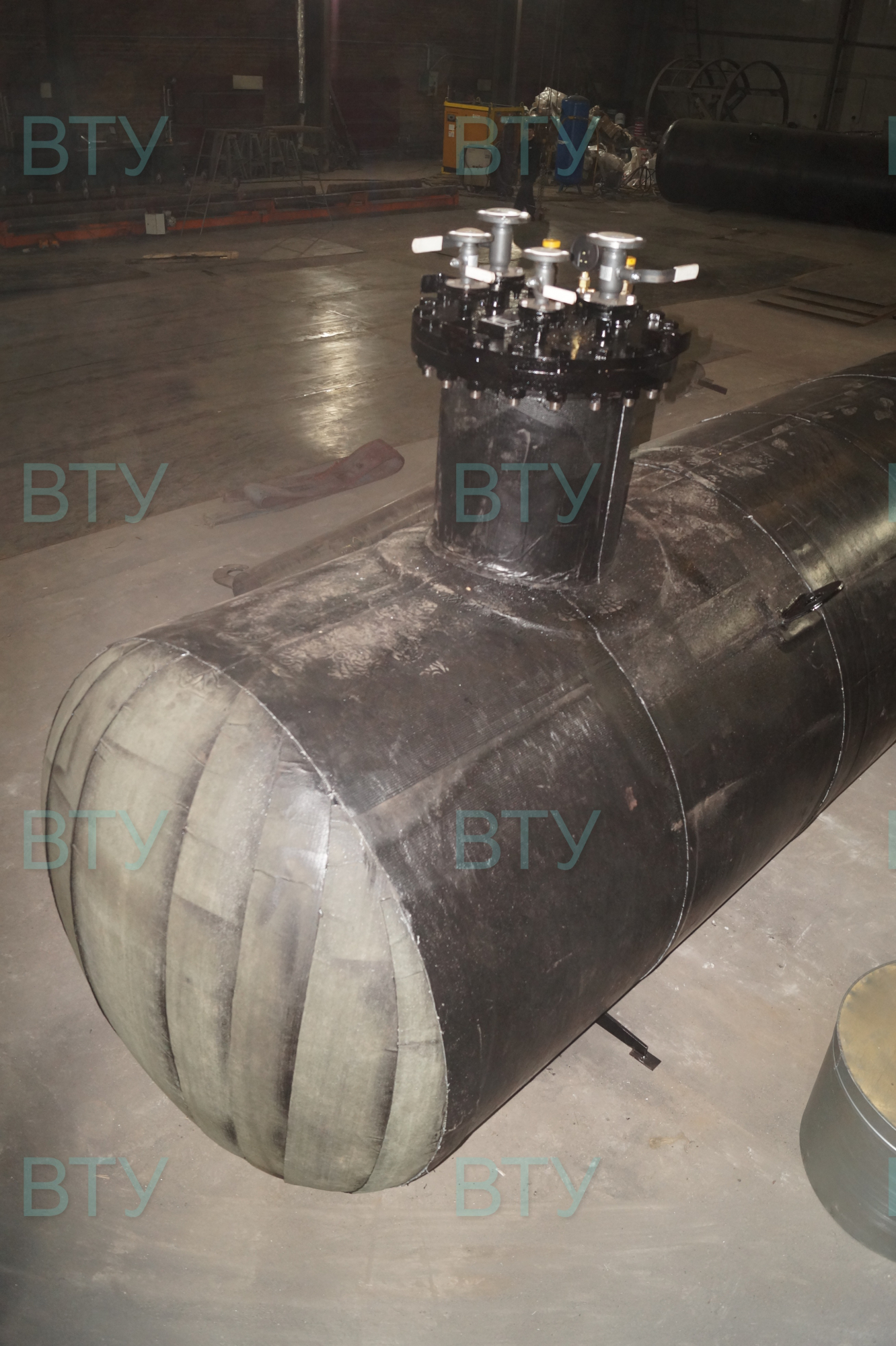

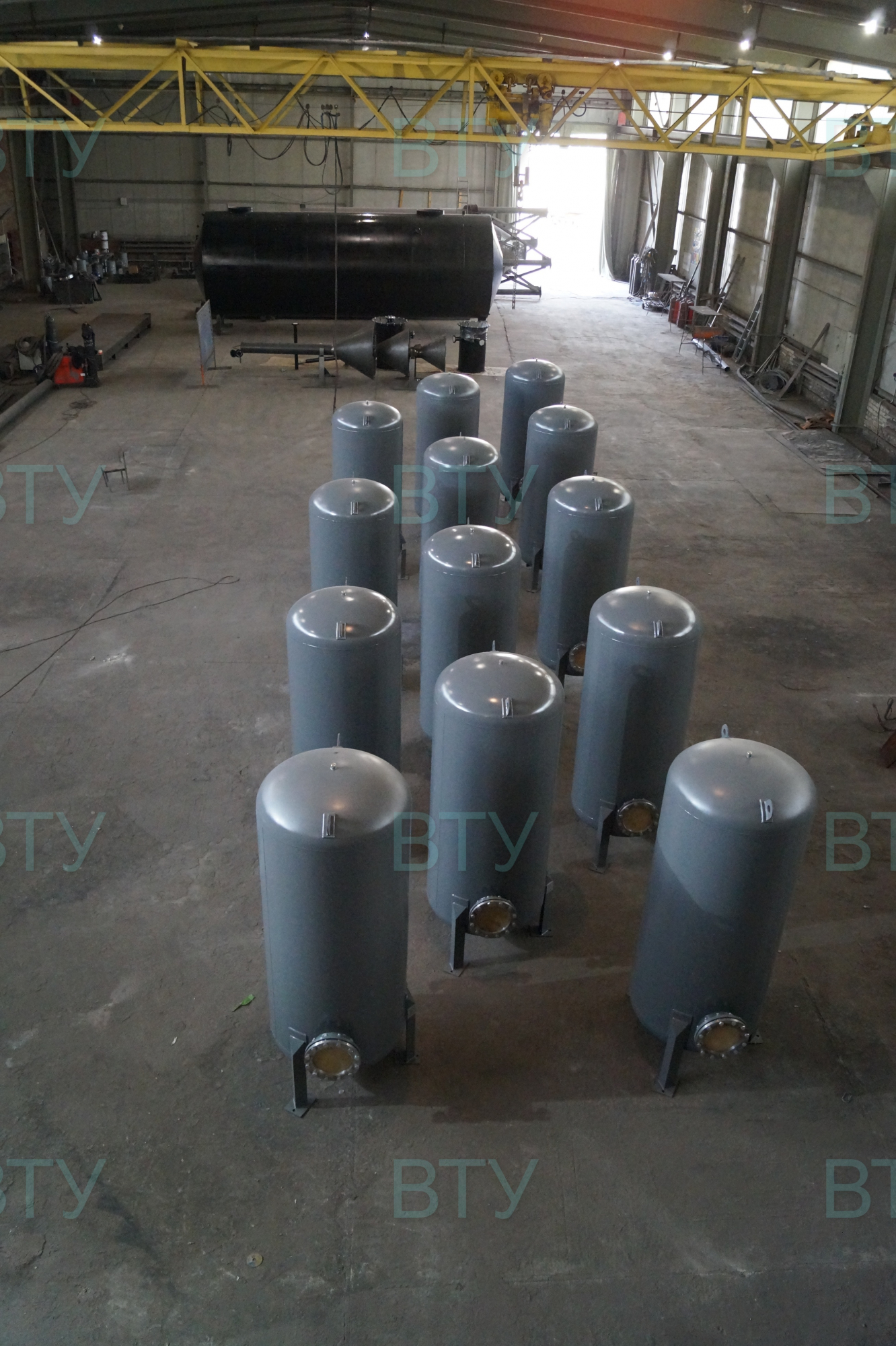

Основные размеры типовых емкостей под давлением горизонтального (вертикального) исполнения:
| Объем сосуда, м3 | Внутренний диаметр, мм | Высота сосуда, мм |
| 0,5 | 800 | 1 620 |
| 1,0 | 1 000 | 1 830 |
| 1,5 | 1 000 | 2 145 |
| 2,0 | 1 200 | 2 330 |
| 2,5 | 1 200 | 2 735 |
| 3,0 | 1 200 | 2 185 |
| 4,0 | 1 600 | 2 680 |
| 5,0 | 1 600 | 3 125 |
| 8,0 | 2 000 | 3 215 |
| 10,0 | 2 000 | 3 800 |
| 15,0 | 2 200 | 4 710 |
| 20,0 | 2 400 | 5 150 |
Представлены некоторые из возможных вариантов. Объем емкости, диаметр, длина (высота) могут быть ЛЮБЫМИ.
- Объем емкости ограничен 100м3.
- Диаметр ограничен транспортным габаритом 3,4м.
- При применении эллиптических днищ шаг диаметра емкости ограничен стандартным шагом эллиптических днищ.
- Применение торосферических днищ позволяет изготовить емкость практически любого диаметра менее 3,4м.

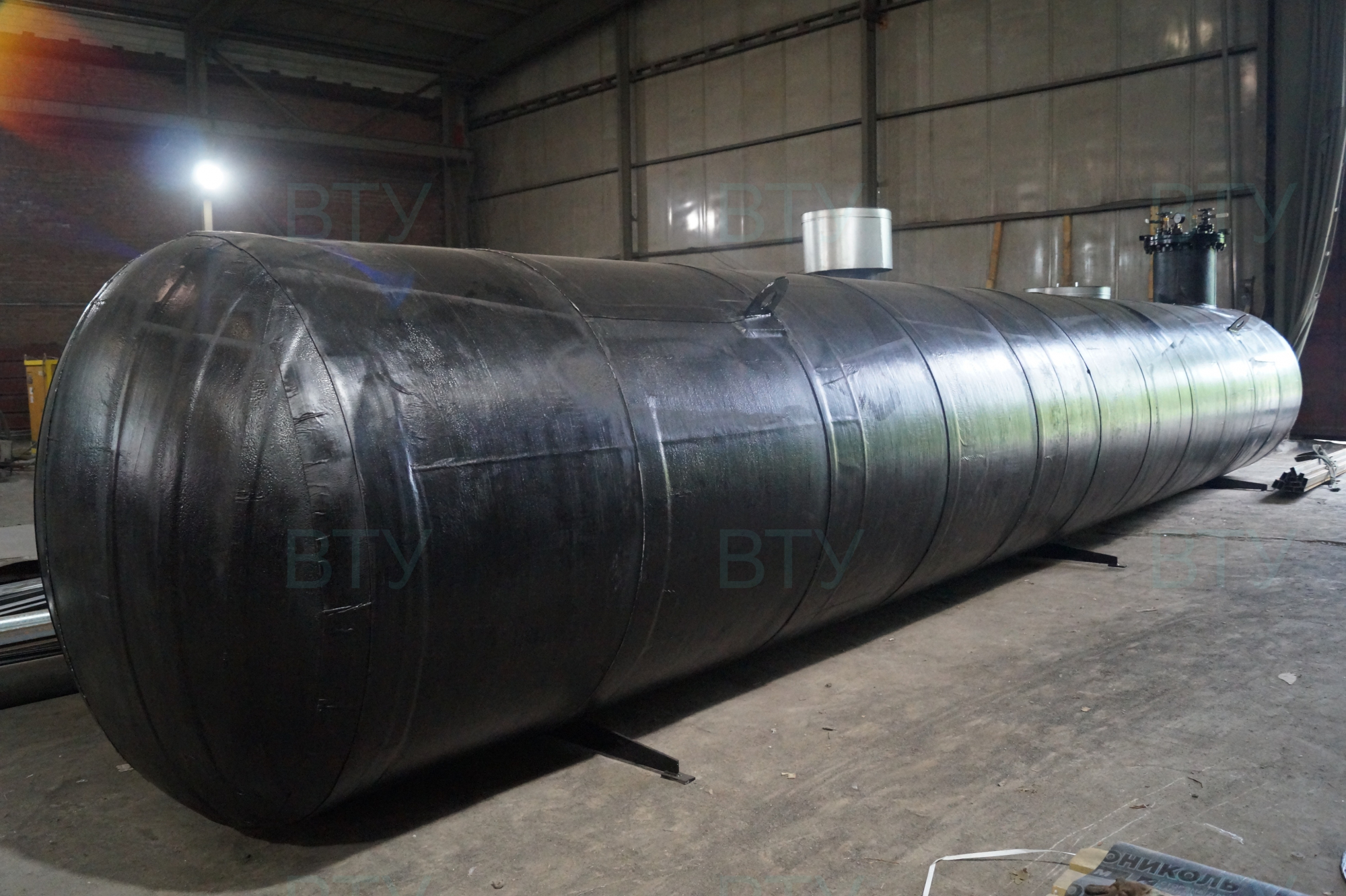

Отличие емокстей под давлением вертикального или горизонтального исполнения - в положении корпуса (оси емкости) в пространстве.
Характеристики и комплектация емкостей под давлением:
Цена емкости зависит не только от объема емкости. На ценцу емкости влияют характеристики и комплектация. Парметры емкости могут менять цену в несколько раз.
Основные характеристики и комплектация:
- материал: Ст3, 09Г2С
- толщина обечайки и донышек (запас на коррозию)
- высота обечайки

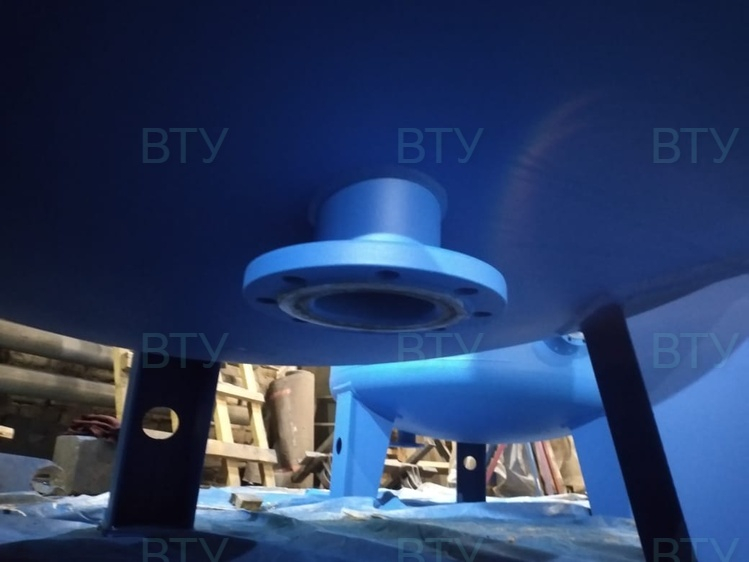

- патрубки, люки лаза

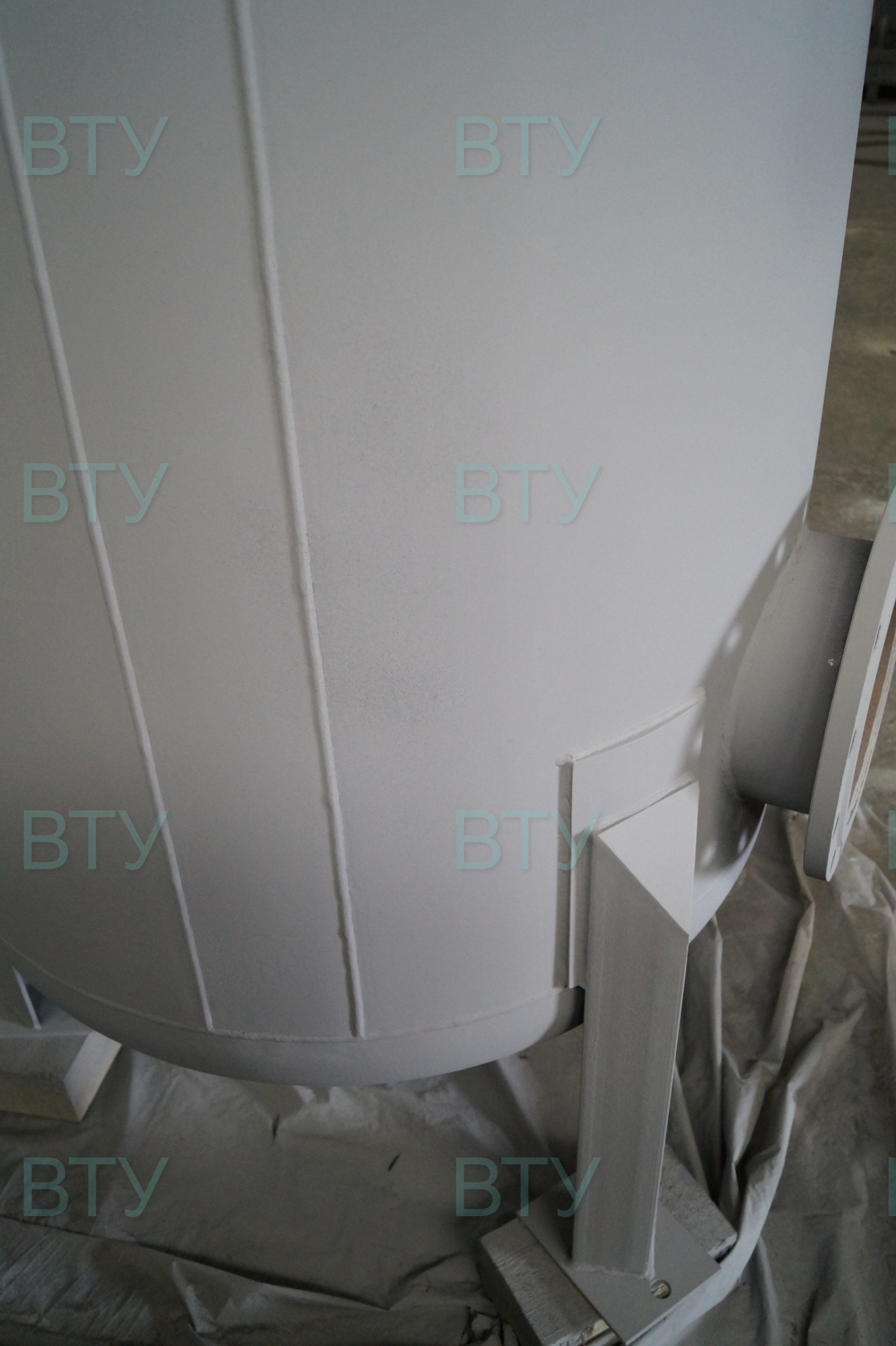

- тип, высота опор
- наличие/отсутствие внешнего и внутреннего АКЗ, а также его тип и способ подготовки поверхности,
- тип: горизонтальная, вертикальная
Дополнительная комплектация:
- площадки
- лестница
- навесное оборудование, арматура, приборы КиП
- дополнительные конструктивные элементы
