Резервуары РВС
|
РВС-50 РВС-100 РВС-200 РВС-300 РСВС-400 РВС-500 РВС-700 РВС-1000 РВС-2000 РВС-3000 |
Отличительной особенностью резервуаров РВС является их расположение - вертикальное. Остальные параметры могут быть индивидуальными и выбираться в зависимости от требований.

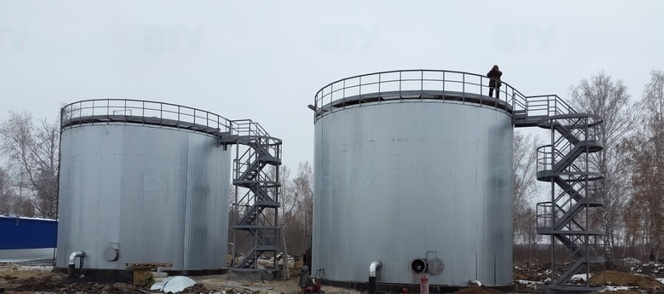

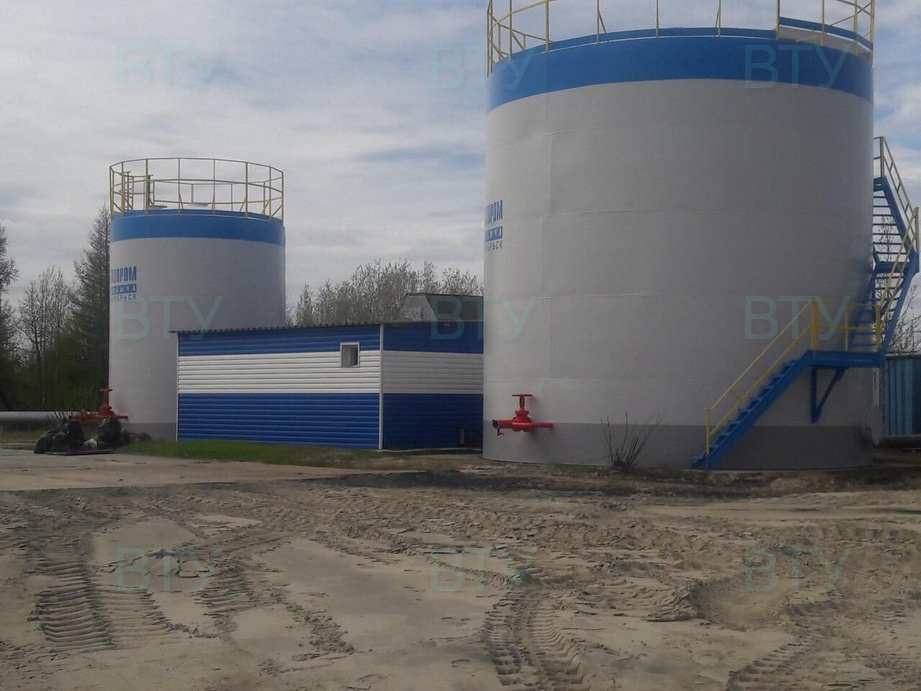

Резервуары вертикальные стальные типа РВС предназначены для хранения светлых и темных нефтепродуктов, запаса технической воды, противопожарного запаса воды (противопожарные нужды), питьевой воды, продуктов химической промышленности, прочие нужды. Являются наиболее дешевым вариантом нефте- и водохранилищ.
4 метода изготовления резервуаров РВС:
- Рулонный. При это методе обечайка, дно, крыша (в оболочковом исполнении) варятся в карты. Карты для транспортировки сворачиваются в рулон. Разворачиваются и собираются резервуар на монтажной площадке. При данном методе монтаж занимает минимальное время.
- Полистовой сбоки. При этом методе изготавливаются детали, которые на монтажной площадке собираются в резервуар. Элементы дна и крыши поставляются в виде плоских деталей с подготовленными кромками. Элементы обечайки поставляются в виде отдельных вальцованных деталей с подготовленными кромками. Размер основных деталей соответствует стандартному размеру 1490х5990мм. Данный метод применяется, когда требуется большая толщина деталей, либо резервуар монтируется в стесненных условиях. Монтаж занимает значительное время.
- Комбинированный. При этом методе часть элементов выполнена в виде карт (рулонным методом), а часть элементов - в виде деталей (полистовая сборка).

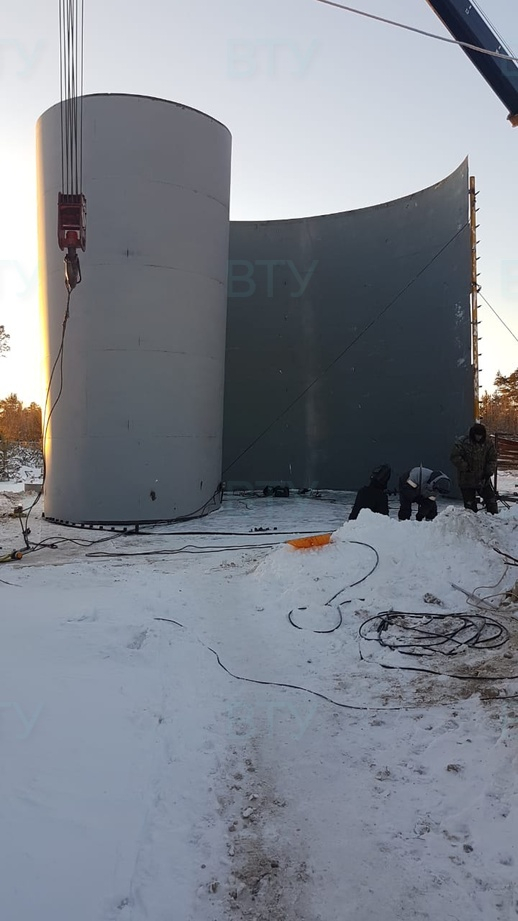

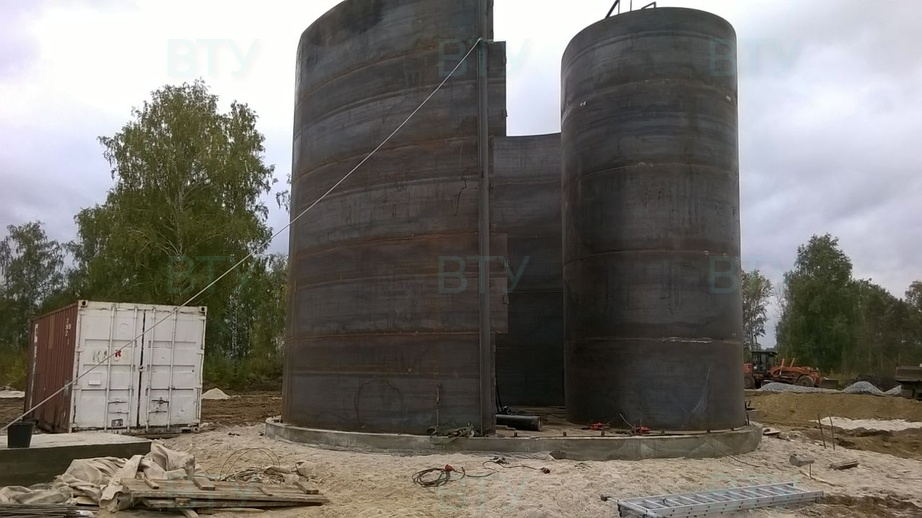

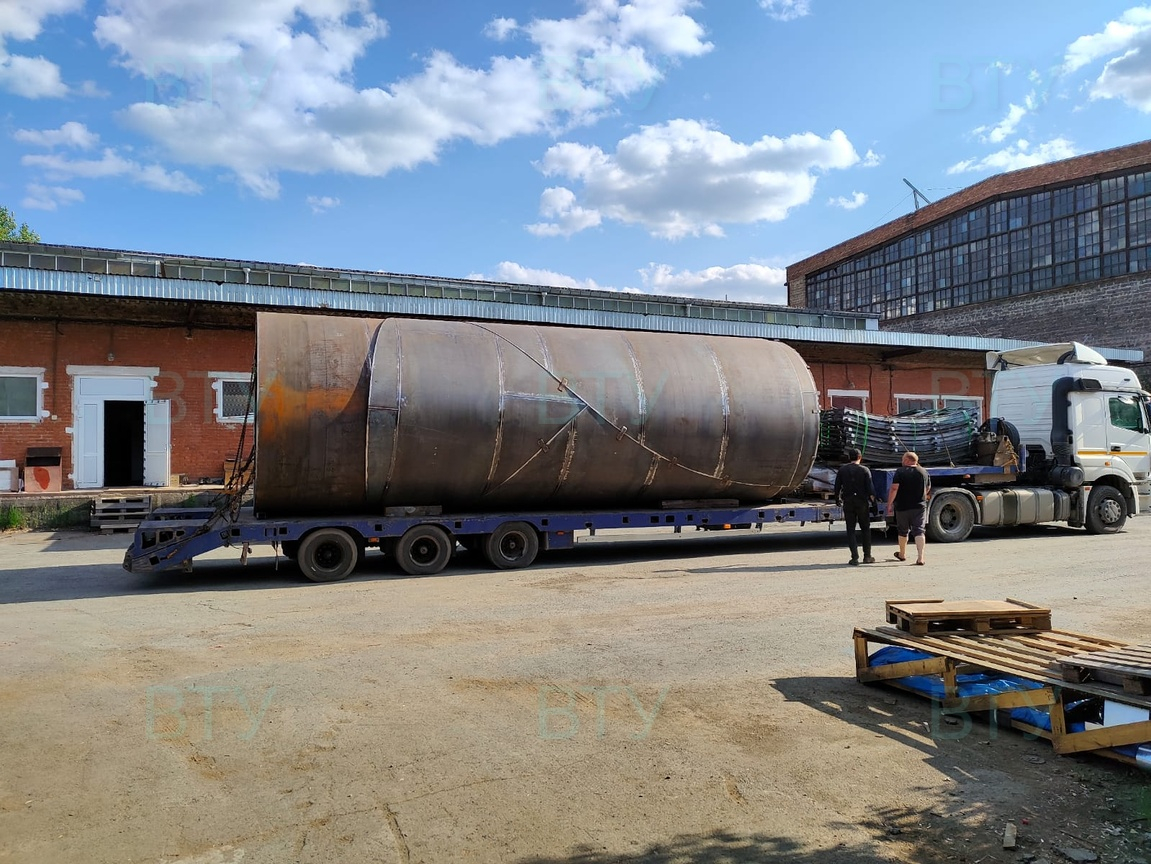

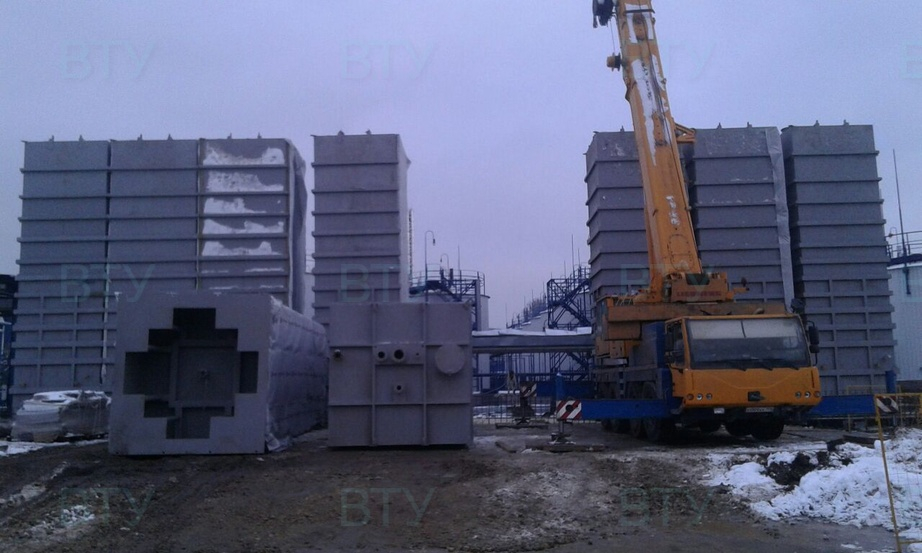

- Сегментная сборка. При таком способое изготавливается емкость, состоящая из 4-8 сегментов, с размерами, подходящими для транспортировки. Резервуар поставляется на монтажную площадку в частично собранном виде, что сокращает время монтажа (по сравнению с полистовой сборкой). В основном данный метод применяется для резервуаров небольших объемов и для толстых стенок.
|
Для обеспечения высокого качества сварных швов карты, все листы мы кромим по периметру, обрабатываем, снимаем фаски, варим автоматической кареткой. Пропиливаем корень по всей длине. Эти дополнительные операции обеспечивают высокое качество изделий. |
Основные размеры резервуаров типовых РВС:
|
Марка РВС |
Диаметр, мм |
Высота обечайки, мм |
|
РВС 50 РВС 100 РВС 200 РВС 300 РВС 400 РВС 500 РВС 700 РВС 1000 РВС 1000 РВС 2000 РВС 3000 |
ф 3 770 ф 4 730 ф 6 630 ф 7 580 ф 8 530 ф 9 170 ф 10 430 ф 10 430 ф 12 330 ф 15 180 ф 18 980 |
4 480 5 960 5 960 7 450 7 450 7 450 8 940 11 920 8 940 11 920 11 920 |
Указаны типовые размеры резервуаров. Резервуары могут быть изготовлены любых размеров.
Цена резервуара зависит не только от объема резервуара. На цену резервуара влияют характеристики. Параметры резервуара могут менять цену резервуара в несколько раз.
Основные характеристики:
- материал: Ст3, 09Г2С
- толщина листа:
обечайки (на разных поясах м/б разная толщина)
дна (при исполнении варианта с окрайками могут быть разные толщины)
крыши
- крыша, тип:
оболочковая
щитовая
каркасная
- патрубки: количество, Ду, Ру
Цена резервуара РВС может изменяться в зависимости от комплектации.
Основная комплектация:

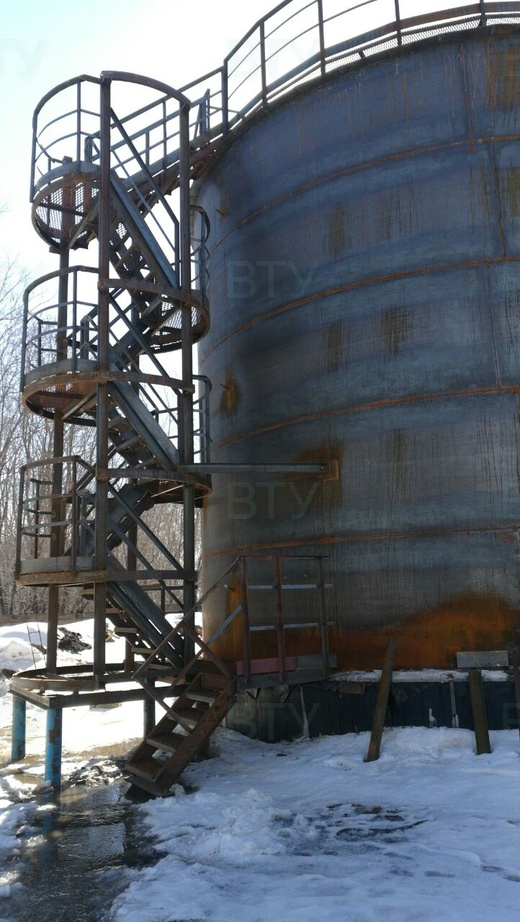

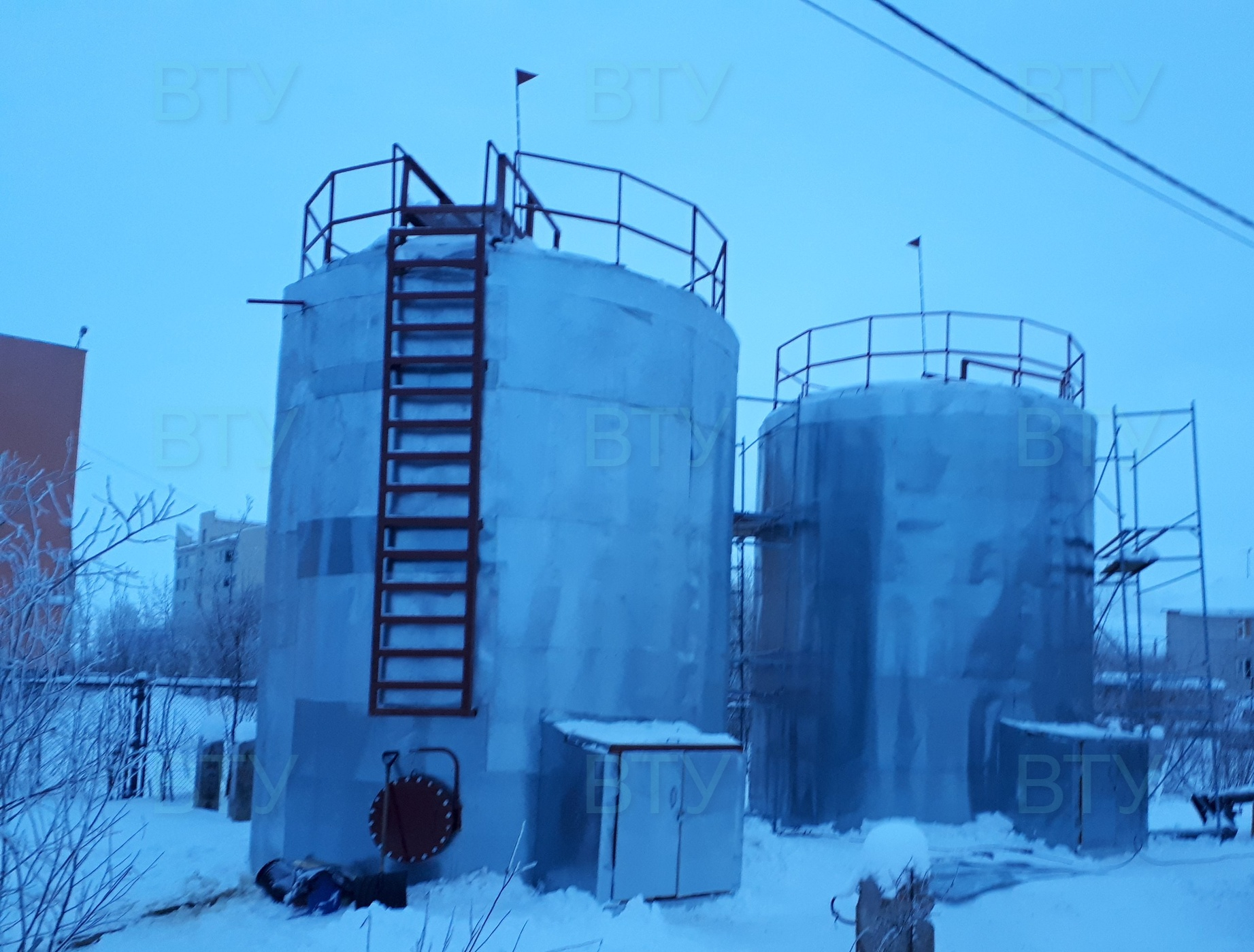

- лестница, тип:

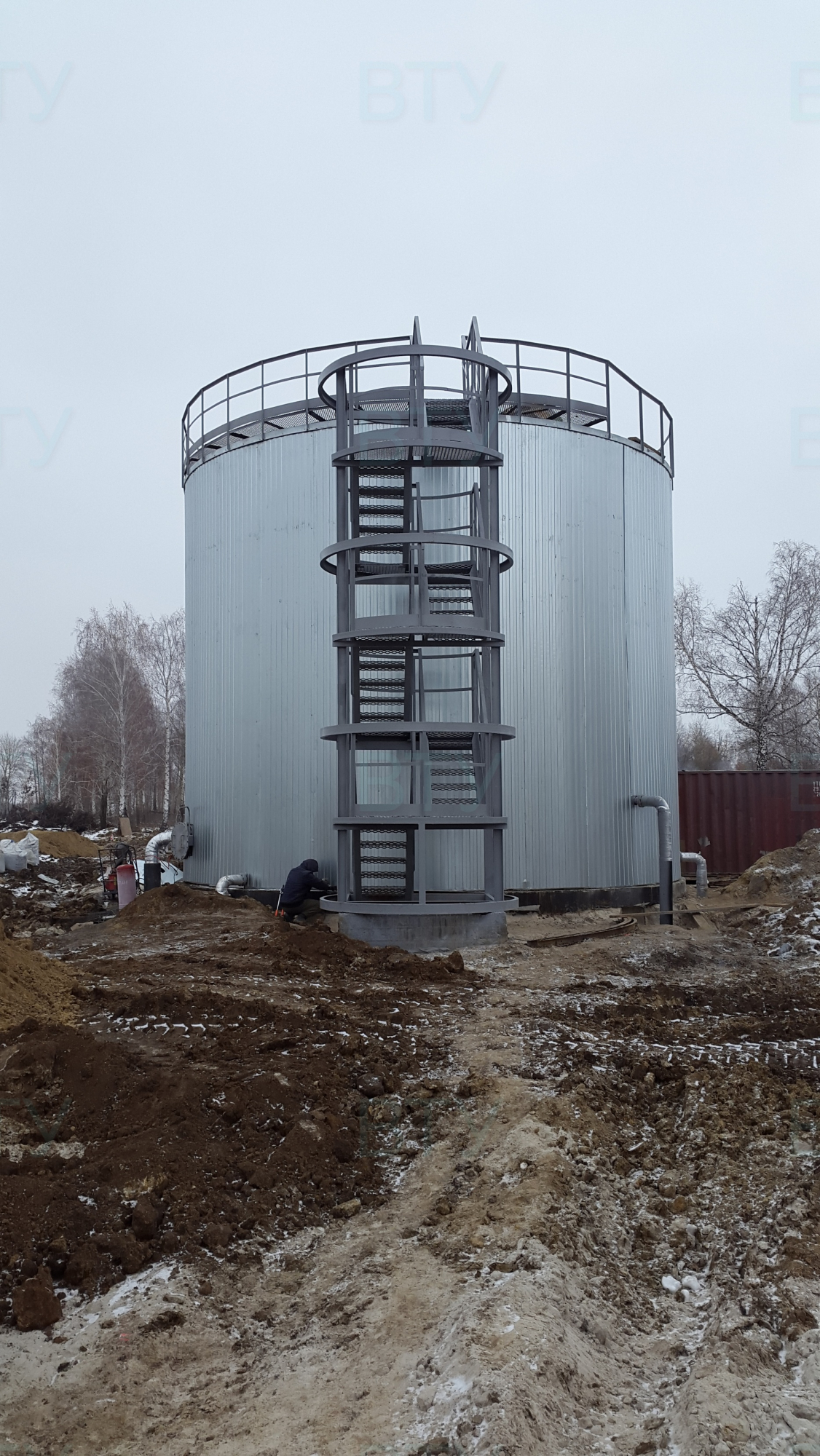

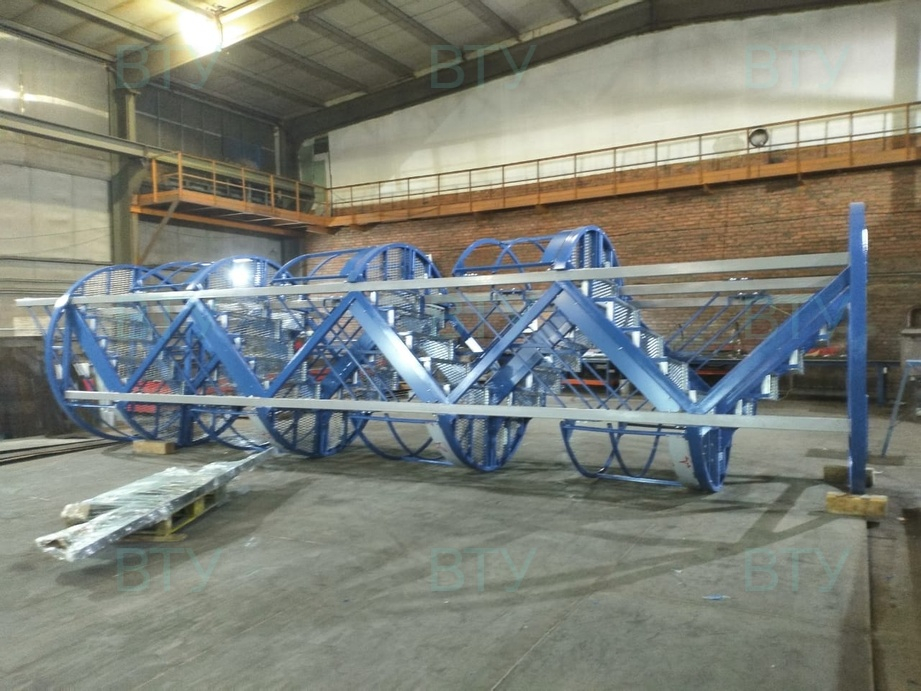

шахтная
кольцевая
вертикальная - стремянка
- площадка кольцевая (по индивидуальным размерам):
на весь периметр
на половину периметра
Дополнительная комплектация:
-закладные под оцинкованный лист и теплоизоляцию
-змеевик
-молниеприемник
-кронштейн заземления
-анкерные крепления
-площадки ГПСС с лестницами
-площадки дополнительные на крышу и обечайку по индивидуальным размерам
-усиление крыши для снеговых районов выше III
-устройство противолавинного обрушения
-лестница внутренняя
-кронштейн уровнемера
-наличие либо отсутствие АКЗ, а также тип и способ подготовки поверхности под АКЗ
-дополнительные конструктивные элементы, узлы, детали
Резервуары вертикальные стальные могут быть спроектированы, изготовлены и впоследствии использованы для различного назначения.
Выделяют следующее назначение РВС:
- накопительнй резервуар
- резервуар для хранения нефтепродуктов
- резервуар для бензина
- резервуар для дизельного топлива
- пожарный резервуар
- топливная емкость
- емкость для различных растворов
Резервуары применяются для хранения следующих жидкостей:
- воды технической
- воды питьевой
- ливневой воды
- для нефтепродуктов (светлых, темных)
- для растворов (щелочей, кислот и пр.)
- для спиртов, спиртосодержащих жидкостей (пищевой и непищевойц промышленности)
- любых других жидкостей

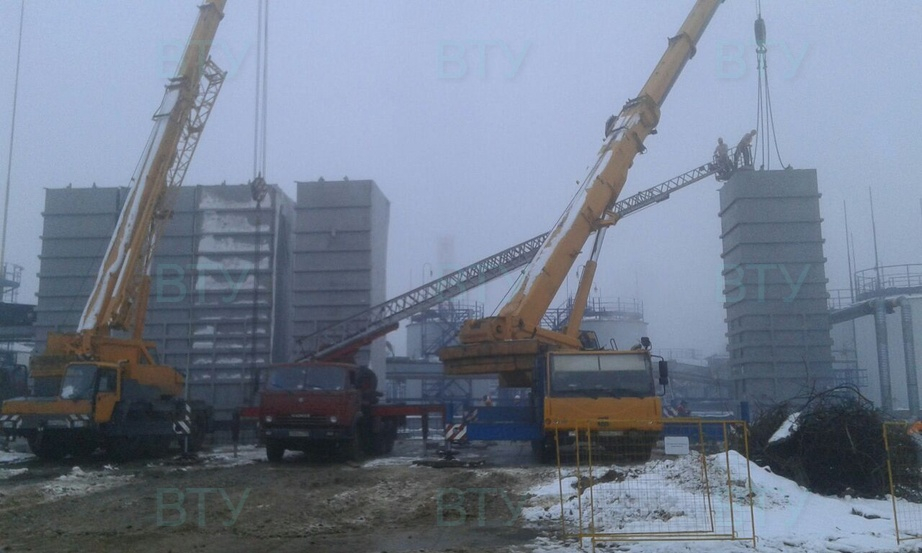

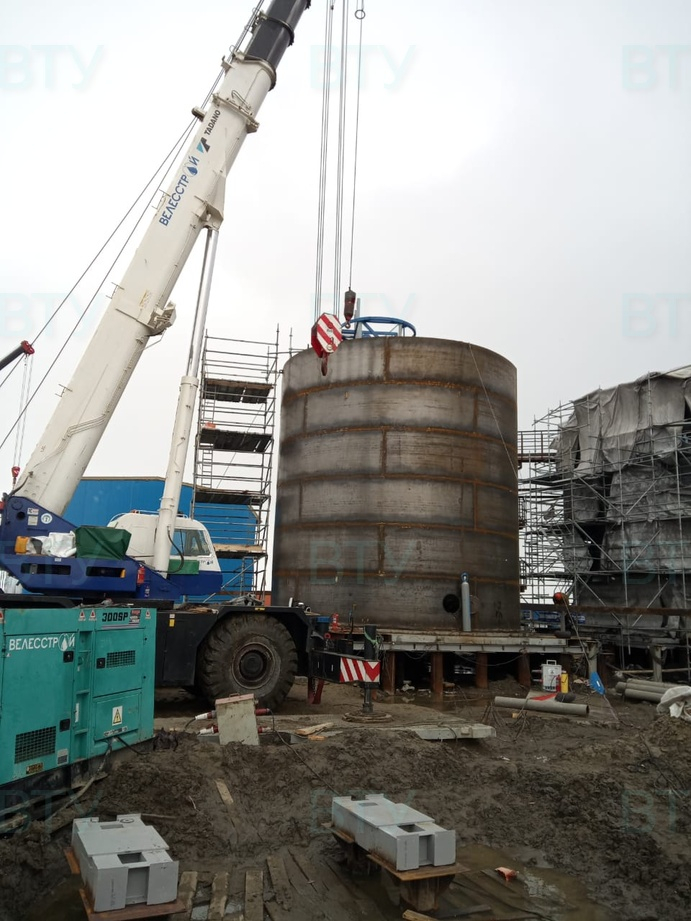

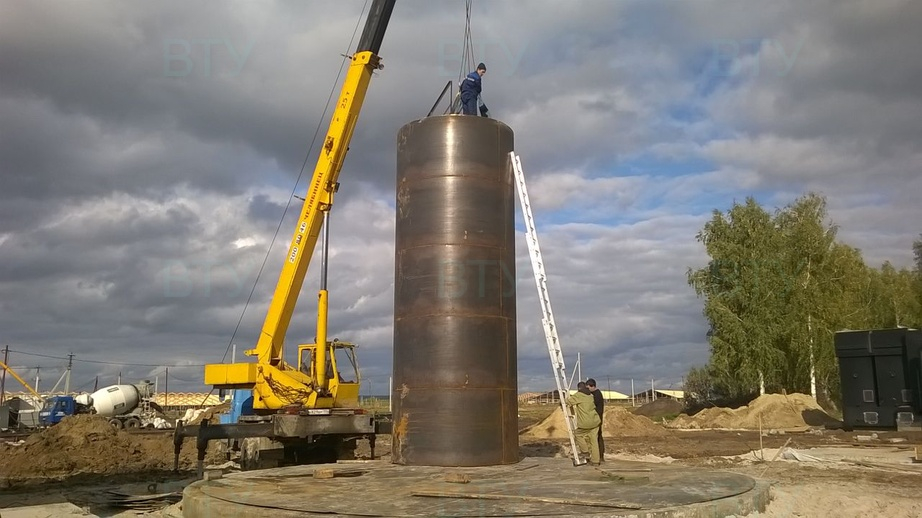

Монтаж резервуаров:
-Наземный. Резервуары РВС типовой серии предусмотрены только для наземной установки.
-Подземный. Мы можем разработать вертикальный резервуар для подземной установки. Для подземной установки применяются преимущественно цельносварные резервуары
